Наши преимущества в изготовлении опор ЛЭП
-

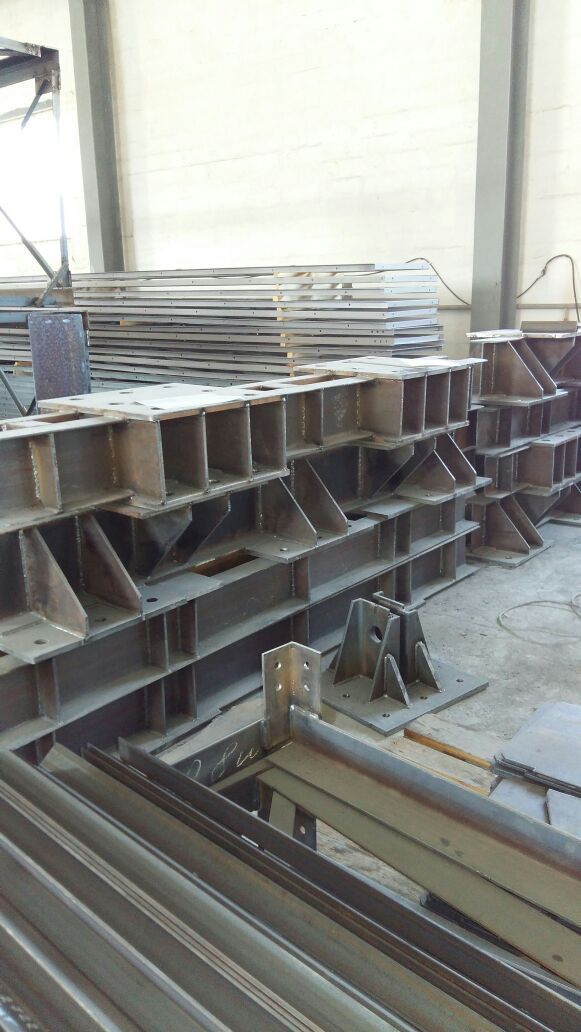

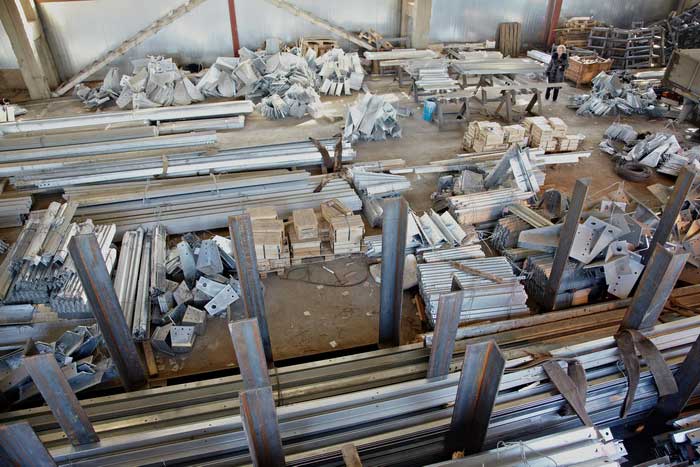

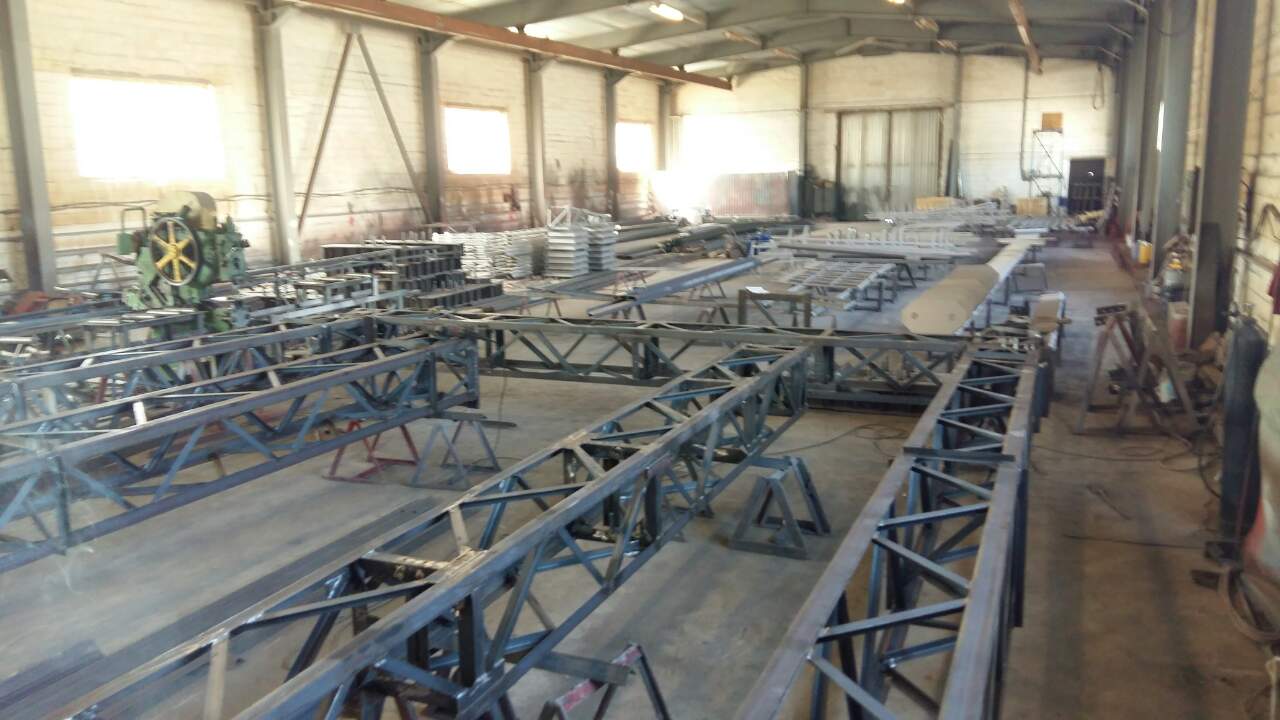

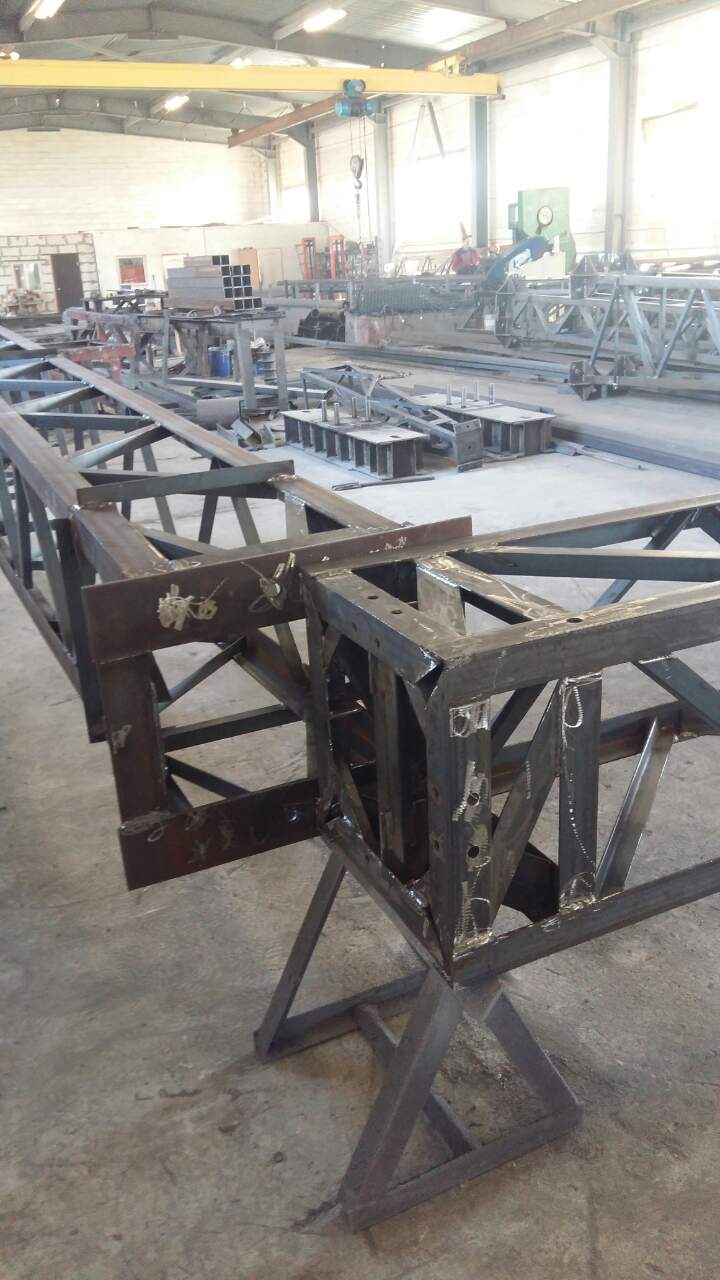

Собственное производство
Завод оснащен современным и технологичным оборудованием. Высокое качество металлоконструкций соответствует международным стандартам.
-
Низкие цены
Автоматизация процесса позволила существенно снизить издержки производства, обеспечив внушительную конкурентоспособность цен.
-
50 лет гарантия
Гарантия до 50 лет действует на всю производимую продукцию. Оказываем послепродажные консультации и сервисное обслуживание.
-
Комплексность услуг

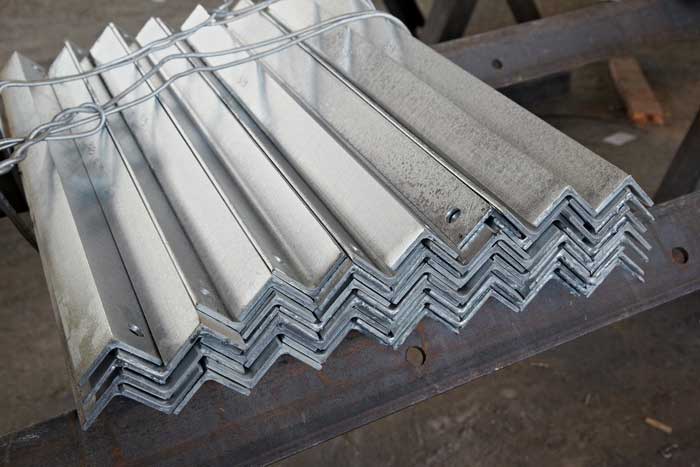

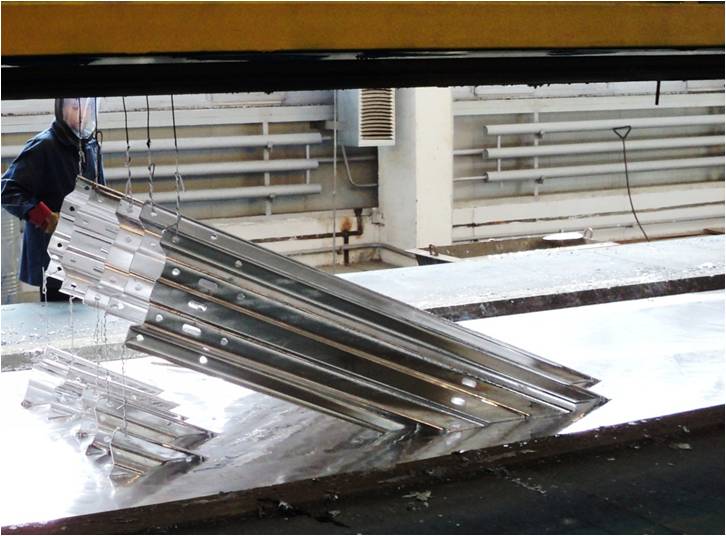

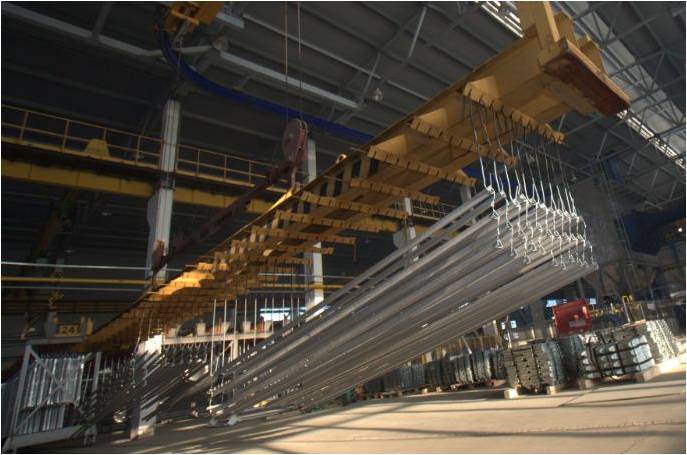

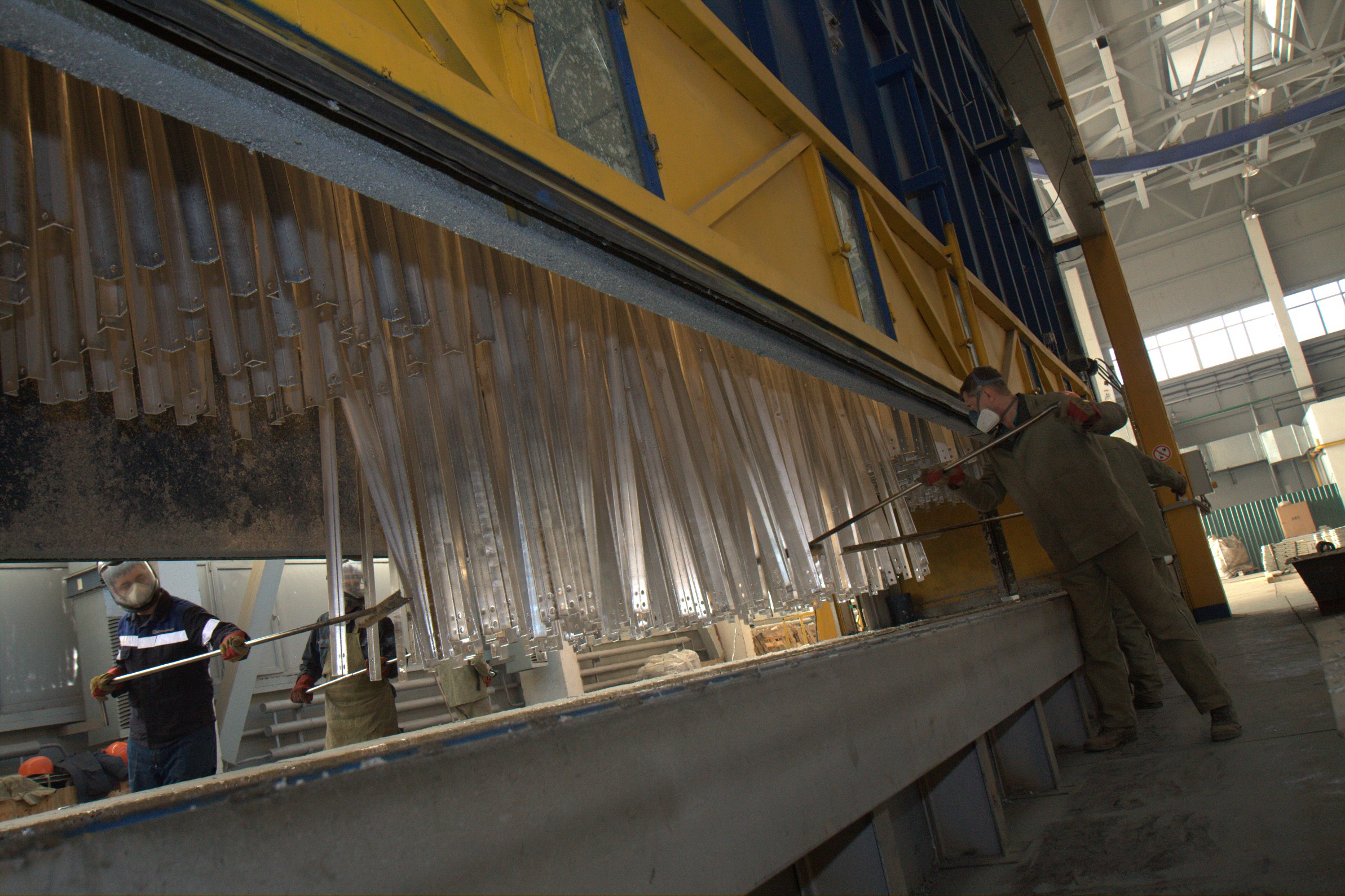

Наличие производственного цеха, цеха горячего цинкования и монтажно-строительного подразделения позволяют предоставлять услуги «под ключ».
-
Анализ качества
Все производимые работы проверятся на трех этапах: Исполнитель — Производственный мастер — Контролер ОТК, соответствие стандартам.
-
Собственная Ж/Д ветка

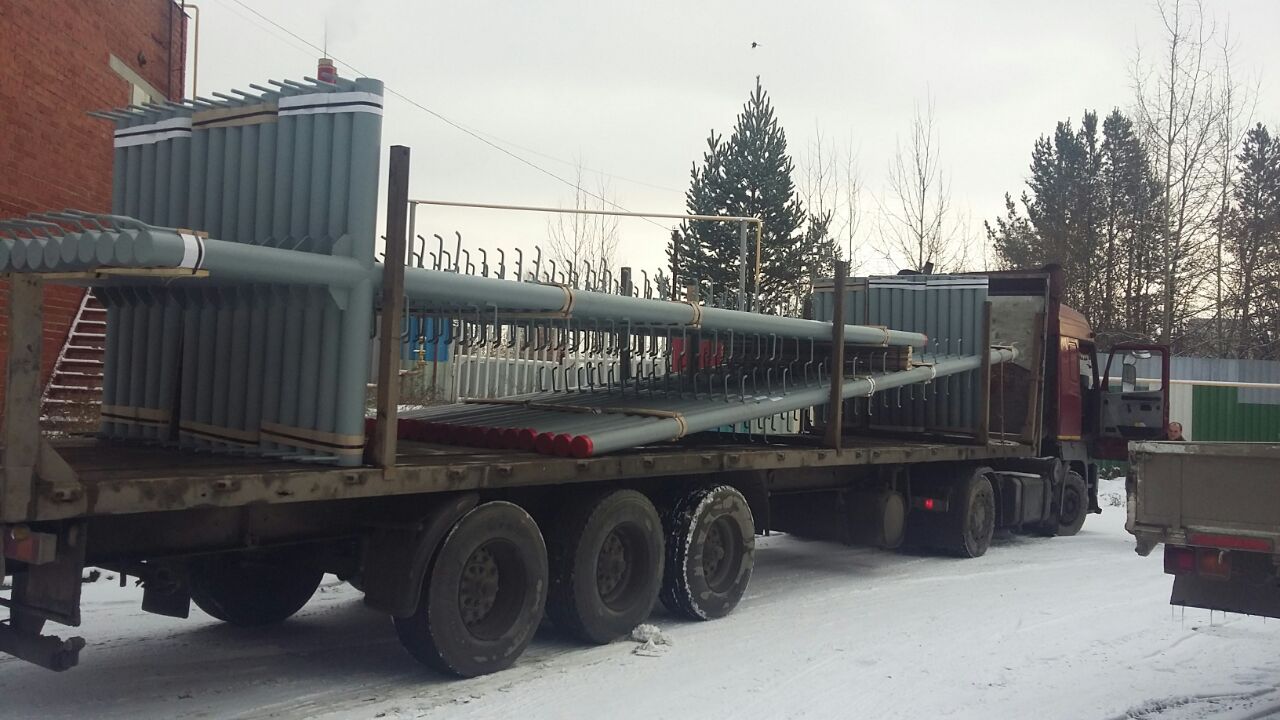

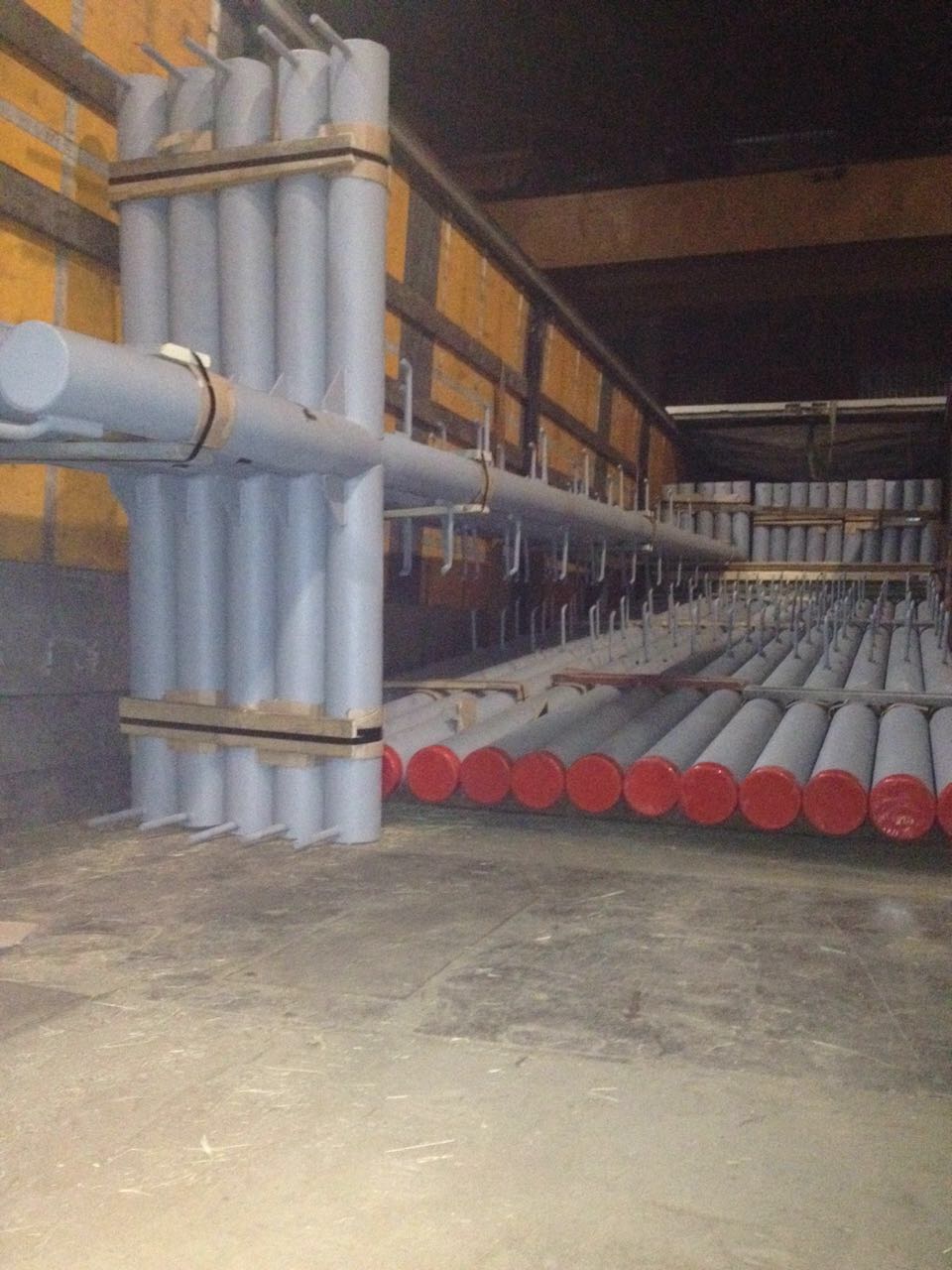

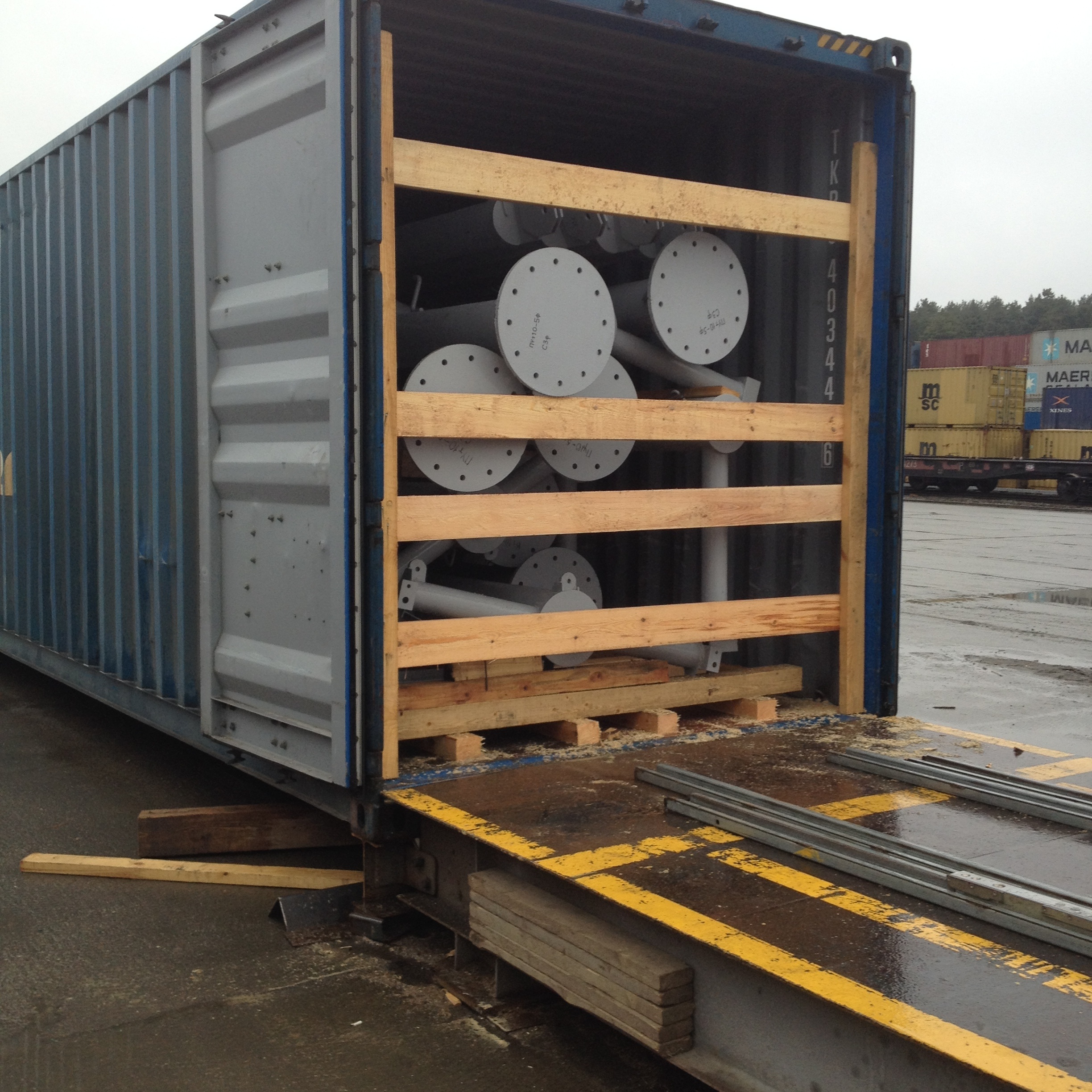

Позволяет в короткие сроки организовать доставку даже самых крупных объемов в необходимое место назначения, включая СНГ.
В электросетевом строительстве в России и странах СНГ широкое распространение получили металлические опоры ЛЭП из стального уголка, которые представляют собой пространственный каркас из стального проката, собираемый на болтовых соединениях или при помощи сварки.

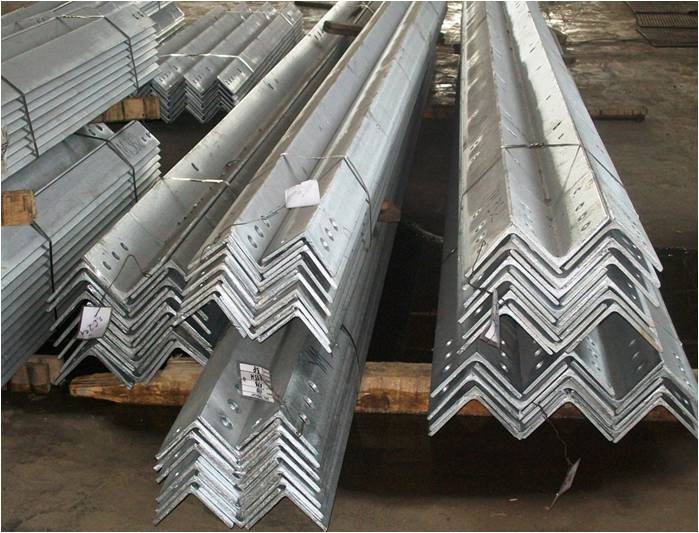

Металлические опоры ЛЭП на болтовых соединениях экономичны при транспортировке за счет компактности, а также пригодны для горячего оцинкования, что повышает их эксплуатационные характеристики, и расширяет область применения.
Металлические опоры ЛЭП решетчатого типа применяются для строительства воздушных линий электропередачи и эксплуатируются в районах с температурой воздуха до -65˚С.
Наша продукция
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
У35-1 | 4.2 | 10 | 2964 | 3080 |
У35-1+5 | 5.7 | 15 | 4549 | 4727 |
У35-2 | 4.2 | 10.5 | 4831 | 5020 |
У35-2+5 | 5.2 | 15.5 | 6591 | 6850 |
У35-3 | 2.19 | 10 | 1635 | 1700 |
У35-3+5 | 2.532 | 15 | 2295 | 2385 |
У35-3+9 | 3.335 | 19 | 2813 | 2920 |
У35-4 | 3.9 | 10.5 | 2799 | 2906 |
У35-4+5 | 5.416 | 15.5 | 3834 | 3986 |
У35-4+9 | 6.616 | 19.5 | 5067 | 5266 |
У35-1Т | 4.2 | 10 | 3140 | 3253 |
У35-1Т+5 | 5.7 | 15 | 4725 | 4900 |
У35-2Т | 4.2 | 10.5 | 5004 | 5200 |
У35-2Т+5 | 5.7 | 15.5 | 6769 | 7033 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
П35-1 | 1.8 | 15 | 1499 | 1558 |
П35-1Н | 1.8 | 15 | 1490 | - |
П35-1Т | 1.8 | 15 | 1603 | 1666 |
П35-1ПГ | 1.8 | 15 | 1685 | 1751 |
П35-1У | 1.8 | 15 | 1527 | 1587 |
П35-1В | 1.8 | 15 | 1563 | 1623 |
П35-1ВТ | 1.8 | 15 | 1663 | 1727 |
П35-1ВПГ | 1.8 | 15 | 1758 | 1826 |
П35-1ВУ | 1.8 | 15 | 1589 | 1651 |
П35-2 | 1.8 | 14 | 1861 | 1934 |
П35-2Н | 1.8 | 14 | 1836 | - |
П35-2Т | 1.8 | 14 | 1965 | 2042 |
П35-2У | 1.8 | 14 | 1890 | 1915 |
П35-2ПГ | 1.8 | 14 | 2041 | 2127 |
П35-2В | 1.8 | 14 | 1920 | 1995 |
П35-2ВТ | 1.8 | 14 | 2020 | 2099 |
П35-2ВУ | 1.8 | 14 | 1972 | 2049 |
П35-2ВПГ | 1.8 | 14 | 2115 | 2198 |
ПС35-2 | 1.8 | 11 | 1670 | 1735 |
ПС35-2Н | 1.5 | 11 | 1660 | - |
ПС35-2В | 1.5 | 11 | 1729 | 1796 |
ПС35-4 | 2.06 | 12 | 2104 | 2183 |
ПС35-4Н | 2.06 | 12 | 2097 | - |
ПС35-4Т | 2.06 | 12 | 2223 | 2310 |
ПС35-4ПГ | 2.06 | 12 | 2327 | 2416 |
ПС35-4В | 2.06 | 12 | 2083 | 2165 |
ПС35-4ВТ | 2.06 | 12 | 2201 | 2287 |
ПС35-4ВПГ | 2,06 | 12 | 2330 | 2421 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
У110-1 | 4.8 | 10.5 | 5040 | 5235 |
У110-1+5 | 6.3 | 15.5 | 6716 | 6980 |
У110-1+9 | 7.5 | 19.5 | 8222 | 8544 |
У110-1+14 | 9 | 24.5 | 11299 | 11740 |
У110-2 | 4.8 | 10.5 | 7704 | 8002 |
У110-2+5 | 6.3 | 15.5 | 9717 | 10095 |
У110-2+9 | 7.5 | 19.5 | 11391 | 11834 |
У110-2+14 | 9 | 24.5 | 14643 | 15212 |
У110-3 | 4.1 | 10.5 | 3248 | 3375 |
У110-3+5 | 5.6 | 15.5 | 4440 | 4613 |
У110-4 | 4.1 | 10.5 | 5265 | 5468 |
У110-4+5 | 5.6 | 15.5 | 6625 | 6883 |
УС110-3 | 4.8 | 10.5 | 5293 | 5498 |
УС110-5 | 3.5 | 15.5 | 6765 | 7003 |
УС110-6 | 3.5 | 15.5 | 10447 | 10855 |
УС110-7 | 4.8 | 10.5 | 7438 | 7729 |
УС110-7+5 | 6.3 | 15.5 | 9450 | 9819 |
УС110-7+9 | 7.5 | 19.5 | 11115 | 11550 |
УС110-7+14 | 9 | 24.5 | 14368 | 14930 |
УС110-8 | 4.8 | 10.5 | 12068 | 12540 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
П110-1 | 2.5 | 19 | 1895 | 1969 |
П110-1+4 | 2.9 | 23 | 2469 | 2565 |
П110-1В | 2.5 | 19 | 1922 | 1996 |
П110-1В+4 | 2.9 | 23 | 2485 | 2581 |
П110-2 | 2.5 | 19 | 2691 | 2796 |
П110-2В | 2.5 | 19 | 2736 | 2843 |
П110-2В+4 | 2.9 | 23 | 3378 | 3509 |
П110-3В | 2.8 | 19 | 2331 | 2421 |
П110-3В+4 | 3.2 | 23 | 2950 | 3065 |
П110-4В | 2.8 | 19 | 3191 | 3316 |
П110-4В+4 | 3.2 | 23 | 3899 | 4051 |
П110-5В | 2.8 | 19 | 2469 | 2565 |
П110-5В+4 | 3.2 | 23 | 3088 | 3208 |
П110-6В | 2.8 | 19 | 3749 | 3895 |
П110-6В+4 | 3.2 | 23 | 4450 | 4623 |
ПС110-5В | 2.4 | 15 | 2138 | 2221 |
ПС110-6В | 2.4 | 15 | 3316 | 3445 |
ПС110-9В | 2.8 | 19 | 2816 | 2925 |
ПС110-10В | 2.75 | 19 | 4869 | 5059 |
ПУС110-1 | 3.3 | 19 | 4419 | 4592 |
ПУС110-2 | 3.3 | 19 | 6750 | 7014 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
ПП110-1/37,5 | 6 | 37.5 | 29863 | 31031 |
ПП110-1/47,5 | 6.8 | 47.5 | 36281 | 37700 |
ПП110-1/57,5 | 8.6 | 57.5 | 45452 | 47230 |
ПП110-1/67,5 | 10.5 | 67.5 | 54239 | 56360 |
ПП110-2/40 | 7 | 40 | 39168 | 40700 |
ПП110-2/50 | 9.8 | 50 | 49206 | 51130 |
ПП110-2/60 | 10.5 | 60 | 58512 | 60800 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
У220-1 | 5.2 | 10.5 | 8609 | 8945 |
У220-1+5 | 6.7 | 15.5 | 11078 | 11510 |
У220-1+9 | 7.9 | 19.5 | 12587 | 13078 |
У220-1+14 | 9.4 | 24.5 | 16563 | 17209 |
У220-2 | 5.2 | 10.5 | 14398 | 14981 |
У220-2+5 | 6.7 | 15.5 | 17603 | 18290 |
У220-2+9 | 7.9 | 19.5 | 19486 | 20245 |
У220-2+14 | 9.4 | 24.5 | 23383 | 24695 |
У220-2Т | 5.2 | 10.5 | 14932 | 15493 |
У220-3 | 5.2 | 10.5 | 7247 | 7530 |
У220-3+5 | 6.7 | 15.5 | 9720 | 10099 |
У220-3+9 | 7.9 | 19.5 | 11241 | 11680 |
У220-3+14 | 9.4 | 24.5 | 15247 | 15840 |
У220-7 | 5.2 | 10.5 | 6454 | 6706 |
У220-10 | 5.2 | 10.5 | 11283 | 11723 |
У220-10Т | 5.2 | 10.5 | 11712 | 12169 |
У220-11 | 5.2 | 10.5 | 6200 | 6442 |
УС220-5 | 4.1 | 15.5 | 10831 | 11253 |
УС220-5Т | 4.1 | 15.5 | 11379 | 11823 |
УС220-6 | 4.1 | 15.5 | 18724 | 19454 |
УС220-6Т | 4.1 | 15.5 | 19366 | 20140 |
УВ220-1 | 5.2 | 10.5 | 7518 | 7811 |
УВ220-1+9 | 7.9 | 19.5 | 10777 | 11198 |
УВ220-3 | 5.2 | 14.2 | 9653 | 10030 |
УВ220-3+9 | 7.9 | 23.2 | 13457 | 13990 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
П220-1 | 7 и 14 | 25.5 | 3669 | 3812 |
П220-1Т | 7 и 14 | 25.5 | 3771 | 3917 |
П220-2 | 5.4 | 22.5 | 6208 | 6450 |
П220-2+5 | 5.97 | 27.5 | 7645 | 7940 |
П220-2Т | 5.4 | 22.5 | 6327 | 6573 |
П220-2Т+5 | 5.97 | 27.5 | 7764 | 8065 |
П220-3 | 5 | 25.5 | 4698 | 4881 |
П220-3+5 | 5.58 | 30.5 | 5860 | 6088 |
П220-3Т | 5 | 25.5 | 4876 | 5066 |
П220-3Т+5 | 5.58 | 30.5 | 6039 | 6274 |
П220-5 | 7,5 и 15,0 | 25.5 | 3429 | 3540 |
П220-5+4,5 | 8,7 и 17,4 | 30 | 3731 | 3852 |
П220-5-10,5 | 4,7 и 9,4 | 15 | 2783 | 2875 |
2П220-7 | 7,1 и 12,7 | 25.5 | 3877 | 4001 |
2П220-7Т | 7,1 и 12,7 | 25.5 | 3578 | 3693 |
ПС220-1 | 5 и 10 | 16.5 | 3132 | 3252 |
ПС220-1Т | 5 и 10 | 16.5 | 3234 | 3359 |
ПС220-2 | 4.826 | 17.5 | 5503 | 5717 |
ПС220-2Т | 4.826 | 17.5 | 5624 | 5843 |
ПС220-3 | 4.42 | 20.5 | 4056 | 4214 |
ПС220-5 | 4.1 | 22.5 | 5575 | 5793 |
ПС220-5Т | 4.1 | 22.5 | 5741 | 5965 |
ПС220-6 | 4.1 | 22.5 | 8467 | 8798 |
ПС220-6Т | 4.1 | 22.5 | 8546 | 8880 |
ПС220-7 | 7 и 14 | 25.5 | 4247 | 4413 |
ПС220-7Т | 7 и 14 | 25.5 | 4497 | 4672 |
ПУС220-1Т | 4.55 | 22.5 | 7128 | 7406 |
ПУС220-2Т | 4.55 | 22.5 | 10408 | 10815 |
ПВ220-1 | 7 и 14 | 25.5 | 3754 | 3900 |
ПВ220-5 | 5,9 и 5,9 | 25.5 | 6027 | 6260 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
ПП220-1/38 | 7 | 38 | 33682 | 35000 |
ПП220-1/49 | 9.8 | 49 | 41862 | 43500 |
ПП220-1/59 | 10.7 | 59 | 50524 | 52500 |
ПП220-1/69 | 11.6 | 69 | 59666 | 62000 |
ПП220-1/79 | 12.5 | 79 | 72177 | 75000 |
ПП220-2/40 | 7 | 40 | 50043 | 52000 |
ПП220-2/50 | 9.8 | 50 | 59667 | 62000 |
ПП220-2/60 | 10.7 | 60 | 68328 | 71000 |
ПП220-2/70 | 12.5 | 78 | 79876 | 83000 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
У330-1 | 6.24 | 10.7 | 13145 | 13658 |
У330-1+5 | 7.74 | 15.7 | 16430 | 17070 |
У330-1+9 | 8.94 | 19.7 | 19047 | 19790 |
У330-1+14 | 10.44 | 24.7 | 24327 | 25276 |
У330-2 | 6.85 | 10.7 | 22972 | 23870 |
У330-2+5 | 8.35 | 15.7 | 27559 | 28628 |
У330-2+9 | 9.55 | 19.7 | 30799 | 32000 |
У330-2+14 | 11 | 24.7 | 37446 | 38910 |
У330-2Т | 6.85 | 10.7 | 23873 | 24800 |
У330-2Т+5 | 8.35 | 15.7 | 28460 | 29558 |
У330-2Т+9 | 9.55 | 19.7 | 31700 | 32940 |
У330-2Т+14 | 11 | 24.7 | 38347 | 39840 |
У330-3 | 6.24 | 10.7 | 10502 | 10912 |
У330-3+5 | 7.74 | 15.7 | 13507 | 14019 |
У330-3+9 | 8.95 | 19.7 | 16371 | 17011 |
У330-3+14 | 10.45 | 24.7 | 21557 | 22397 |
УС330-2 | 9.55 | 19.7 | 31006 | 32210 |
УС330-2Т | 9.55 | 19.7 | 31827 | 33070 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
П330-1 | 8 и 16 | 25.5 | 4857 | 5017 |
П330-1+5,7 | 9,6 и 19,2 | 31.2 | 5408 | 5585 |
П330-2 | 5.75 | 22.5 | 10082 | 10475 |
П330-2+5 | 6.33 | 27.5 | 11730 | 12178 |
П330-2Т | 5.75 | 22.5 | 10361 | 10765 |
П330-2Т+5 | 6.33 | 27.5 | 12010 | 12478 |
П330-3 | 5.42 | 25.5 | 6152 | 6392 |
П330-3+5 | 6 | 30.5 | 7517 | 7810 |
П330-3Т | 5.42 | 25.5 | 6560 | 6816 |
П330-3Т+5 | 6 | 30.5 | 7925 | 8234 |
1П330-3 | 8,5 и 17 | 27 | 5525 | 5709 |
1П330-3Т | 8,5 и 17 | 27 | 5815 | 6010 |
П330-5 | 10,5 и 10,5 | 25.5 | 4474 | 4649 |
2П330-5 | 10 и 20,5 | 27 | 6193 | 6398 |
2П330-5Т | 10 и 20,5 | 27 | 6483 | 6699 |
П330-9 | 6,6 и 6,6 | 25.5 | 5112 | 5300 |
ПС330-2 | 5.17 | 17.5 | 9067 | 9421 |
ПС330-2Т | 5.17 | 17.5 | 9297 | 9660 |
ПС330-3 | 4.82 | 20.5 | 5416 | 5627 |
ПС330-3Т | 4.82 | 20.5 | 5825 | 6025 |
ПС330-5 | 5.32 | 25.5 | 7152 | 8054 |
ПС330-6 | 5.75 | 22.5 | 10931 | 11358 |
ПС330-7 | 5.42 | 25.5 | 7505 | 7798 |
ПС330-7+5 | 6.75 | 30.5 | 8944 | 9293 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
ПП330-1/41 | 7.5 | 41 | 65326 | 67880 |
ПП330-1/51 | 9.6 | 51 | 78645 | 80720 |
ПП330-1/61 | 10.76 | 61 | 95564 | 99300 |
ПП330-1/71 | 10.88 | 71 | 112559 | 116960 |
ПП330-1/81 | 13 | 81 | 131749 | 136900 |
ПП330-2/40 | 9.6 | 40 | 90945 | 94500 |
ПП330-2/50 | 10.75 | 50 | 106438 | 110600 |
ПП330-2/60 | 12.38 | 60 | 123338 | 128160 |
ПП330-2/70 | 13 | 70 | 142816 | 148400 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
У1 | 5 | 17 | 14405 | 14837 |
У1+5 | 6.03 | 22 | 16166 | 16650 |
У1+12 | 7.48 | 29 | 18678 | 19238 |
У2 | 5 | 17 | 15451 | 15914 |
У2+5 | 6.03 | 22 | 17212 | 17727 |
У2+12 | 7.48 | 29 | 19724 | 20315 |
У1К | 5 | 17 | 15558 | 16025 |
У2К | 5 | 17 | 16637 | 17136 |
У2К+5 | 6.03 | 22 | 18398 | 18949 |
У2К+12 | 7.48 | 29 | 20910 | 21537 |
У1Т | 1,75 и 5 | 12 и 17 | 15983 | 16462 |
У1Т+5 | 1,75 и 6,03 | 12 и 22 | 17743 | 18275 |
У1Т+12 | 1,75 и 7,48 | 12 и 29 | 20256 | 20863 |
У2Т | 1,75 и 5 | 12 и 17 | 17029 | 17590 |
У2Т+5 | 1,75 и 6,03 | 12 и 22 | 18790 | 19403 |
У2Т+12 | 1,75 и 7,48 | 12 и 29 | 21302 | 21991 |
У2А | 5 | 17 | 12941 | 13331 |
У2А+5 | 6.03 | 22 | 14701 | 15144 |
УО500-1 | 14 и 14 | 17 | 12080 | 12551 |
УОК500-1 | 14 и 14 | 17 | 13343 | 13863 |
УОК500-1+5 | 14 и 14 | 22 | 15575 | 16183 |
УОК500-1+13 | 14 и 14 | 30 | 18908 | 19646 |
УОК500-3 | 15 и 15 | 17 | 15530 | 16136 |
УОК500-3+5 | 15 и 15 | 22 | 18273 | 18986 |
УОК500-3+13 | 15 и 15 | 30 | 22311 | 23181 |
УС500-1 | 5.68 | 17 | 14723 | 15297 |
УС500-1+5 | 6.93 | 22 | 19643 | 20409 |
УС500-1+13 | 8.93 | 30 | 28591 | 29709 |
УС500-3 | 5.68 | 17 | 17791 | 18483 |
УС500-3+5 | 6.93 | 22 | 23878 | 24809 |
УС500-3+13 | 8.93 | 30 | 34412 | 35754 |
УСК500-1 | 5.68 | 17 | 15965 | 16588 |
УСК500-1+5 | 6.93 | 22 | 20884 | 21699 |
УСК500-1+13 | 8.93 | 30 | 29833 | 30996 |
УСК500-3 | 5.68 | 17 | 19125 | 19871 |
УСК500-3+5 | 6.93 | 22 | 25229 | 26213 |
УСК500-3+13 | 8.93 | 30 | 35766 | 37761 |
УСТ500-1+5 | 1,7 и 6,93 | 12 и 22 | 21509 | 22347 |
УСТ500-1+13 | 1,7 и 8,93 | 12 и 30 | 30460 | 31648 |
УСТ500-3+5 | 1,7 и 6,93 | 12 и 22 | 25804 | 26810 |
УСТ500-3+13 | 1,7 и 8,93 | 12 и 30 | 36280 | 37695 |
УСКТ500-1+5 | 1,7 и 6,93 | 12 и 22 | 21771 | 22620 |
УСКТ500-1+13 | 1,7 и 8,93 | 12 и 30 | 30719 | 31917 |
УСКТ500-3+5 | 1,7 и 6,93 | 12 и 22 | 26006 | 27020 |
УСКТ500-3+13 | 1,7 и 8,93 | 12 и 30 | 36540 | 37965 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
ПБ1 | 8,7 и 8,7 | 27.2 | 6543 | 6730 |
ПБ1-I | 8,7 и 8,56 | 27.2 | 6480 | 6665 |
ПБ1-II | 8,7 и 8,43 | 27.2 | 6417 | 6601 |
ПБ1-III | 8,7 и 8,3 | 27.2 | 6354 | 6586 |
ПБ1-IV | 8,7 и 8,16 | 27.2 | 6291 | 6471 |
ПБ2 | 8,7 и 8,7 | 27.2 | 6711 | 6914 |
ПБ2-I | 8,7 и 8,56 | 27.2 | 6647 | 6839 |
ПБ2-II | 8,7 и 8,43 | 27.2 | 6585 | 6774 |
ПБ2-III | 8,7 и 8,3 | 27.2 | 6523 | 6710 |
ПБ2-IV | 8,7 и 8,16 | 27.2 | 6460 | 6645 |
ПБ3 | 9,2 и 9,2 | 27.2 | 7323 | 7530 |
ПБ3-I | 9,2 и 9,06 | 27.2 | 7250 | 7455 |
ПБ3-II | 9,2 и 8,93 | 27.2 | 7174 | 7372 |
ПБ3-III | 9,2 и 8,8 | 27.2 | 7092 | 7300 |
ПБ3-IV | 9,2 и 8,66 | 27.2 | 7024 | 7228 |
ПБ4 | 9,2 и 9,2 | 27.2 | 7766 | 7986 |
ПБ4-I | 9,2 и 9,06 | 27.2 | 7690 | 7909 |
ПБ4-II | 9,2 и 8,93 | 27.2 | 7615 | 7831 |
ПБ4-III | 9,2 и 8,8 | 27.2 | 7540 | 7754 |
ПБ4-IV | 9,2 и 8,66 | 27.2 | 7464 | 7676 |
ПБ5 | 9,2 и 9,2 | 27.2 | 8175 | 8408 |
ПБ5-I | 9,2 и 9,06 | 27.2 | 8100 | 8331 |
ПБ5-II | 9,2 и 8,93 | 27.2 | 8025 | 8253 |
ПБ5-III | 9,2 и 8,8 | 27.2 | 7946 | 8176 |
ПБ5-IV | 9,2 и 8,66 | 27.2 | 7874 | 8093 |
ПП500-1 | 11,8 и 11,8 | 32 | 6830 | 7096 |
ПП500-3 | 11,8 и 11,8 | 32 | 7226 | 7442 |
ПП500-5 | 12,5 и 12,5 | 32 | 8883 | 9229 |
ПП500-5+3 | 13,15 и 13,15 | 35 | 9345 | 9714 |
ПП500-7 | 12,5 и 12,5 | 32 | 11457 | 11904 |
ПС500-1 | 10.83 | 32 | 11661 | 12116 |
ПС500-1+5 | 10.43 | 37 | 13793 | 14331 |
ПС500-1+10 | 11.6 | 42 | 17968 | 18669 |
ПС500-3 | 10.83 | 32 | 15888 | 16508 |
ПС500-3+5 | 10.43 | 37 | 18688 | 19417 |
ПС500-3+10 | 11.6 | 42 | 22864 | 23756 |
ПУ500-1 | 22 и 22 | 24 | 11639 | 12093 |
ПУ500-1+5 | 22 и 22 | 29 | 13252 | 13769 |
ПУБ2 | 10,4 и 10,4 | 27 | 9442 | 9725 |
ПУБ5 | 8 и 11,9 | 27 | 9308 | 9587 |
Р1 | 8 | 27 | 10811 | 11135 |
Р1+5 | 9 | 32 | 13240 | 13637 |
Р1+10 | 10 | 37 | 15697 | 16168 |
Р2 | 8 | 27 | 11473 | 11817 |
Р2+5 | 9 | 32 | 13902 | 14319 |
Р2+10 | 10 | 37 | 16359 | 16850 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
ПП500-1/40 | 8.1 | 40 | 88300 | 91830 |
ПП500-1/52 | 10.9 | 52 | 105700 | 109930 |
ПП500-1/64 | 12.7 | 64 | 125500 | 130520 |
ПП500-1/76 | 14.5 | 76 | 148300 | 154230 |
ПП500-1/88 | 16.2 | 88 | 177000 | 184080 |
ПП500-1/100 | 18 | 100 | 206300 | 214550 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
УС750-1 | 8.77 | 20 | 29512 | 30663 |
УС750-1+5 | 10.43 | 25 | 33652 | 34964 |
УС750-1+10 | 12.09 | 30 | 35379 | 36759 |
УС750-1+15 | 13.75 | 35 | 41333 | 42945 |
УСК750-1 | 8.77 | 20 | 32325 | 33585 |
УСК750-1+5 | 10.43 | 25 | 36465 | 37886 |
УСК750-1+10 | 12.09 | 30 | 38192 | 39681 |
УСК750-1+15 | 13.75 | 35 | 44146 | 45867 |
УС750-1+5Т | 10.43 | 25 | 44528 | 46252 |
УС750-1+10Т | 12.09 | 30 | 49700 | 51624 |
УС750-1+15Т | 13.75 | 35 | 67600 | 70217 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
ПП750-1 | 16,6 и 16,6 | 35 | 11082 | 11494 |
ПП750-1-I | 16,6 и 16,2 | 33.5 | 10995 | 11403 |
ПП750-1-II | 16,6 и 15,8 | 31.9 | 10968 | 11313 |
ПП750-1-III | 16,6 и 15,4 | 30.4 | 10821 | 11223 |
ПП750-1-IV | 16,6 и 15,0 | 28.8 | 10734 | 11133 |
ПП750-3 | 16,6 и 16,6 | 35 | 11394 | 11819 |
ПП750-3-I | 16,6 и 16,2 | 33.5 | 11307 | 11723 |
ПП750-3-II | 16,6 и 15,8 | 31.9 | 11220 | 11637 |
ПП750-3-III | 16,6 и 15,4 | 30.4 | 11134 | 11548 |
ПП750-3-IV | 16,6 и 15,0 | 28.8 | 11047 | 11458 |
ПП750-5 | 16,6 и 16,6 | 35 | 12600 | 13062 |
ПП750-5-I | 16,6 и 16,2 | 33.5 | 12494 | 12951 |
ПП750-5-II | 16,6 и 15,8 | 31.9 | 12388 | 12841 |
ПП750-5-III | 16,6 и 15,4 | 30.4 | 12282 | 12731 |
ПП750-5-IV | 16,6 и 15,0 | 28.8 | 12177 | 12622 |
ПН750-1 | 19 и 19 | 38 | 11300 | 11656 |
ПС750-1 | 6,4х2 | 35 | 19882 | 20673 |
ПС750-1+5 | 7,2х2 | 40 | 23774 | 24717 |
ПС750-1+10 | 8,1х2 | 45 | 27214 | 28291 |
ПС750-3 | 6,4х2 | 35 | 20250 | 21055 |
ПС750-3+5 | 7,2х2 | 40 | 24142 | 25099 |
ПС750-3+10 | 8,1х2 | 45 | 27582 | 28673 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
У1150-1 | 9.8 | 23 | 46480 | 48220 |
У1150-1+5 | 11.4 | 28 | 58170 | 60350 |
У1150-1+12 | 13.7 | 35 | 76170 | 79040 |
У1150-1+12Т | 13.7 | 35 | 86220 | 89460 |
УО1150-1 | 29х3 | 23 | 33170 | 34450 |
Шифр опоры | База | Высота до низа траверсы, м | Масса без цинкового покрытия, кг | Масса с цинковым покрытием, кг |
---|---|---|---|---|
ПОГ1150-1 | 42.6 | 40.2 | 20350 | 21050 |
ПОГ1150-5 | 42.6 | 40.2 | 17830 | 18430 |
ПОГ1150-11 | 42.6 | 40.2 | 20650 | 21360 |

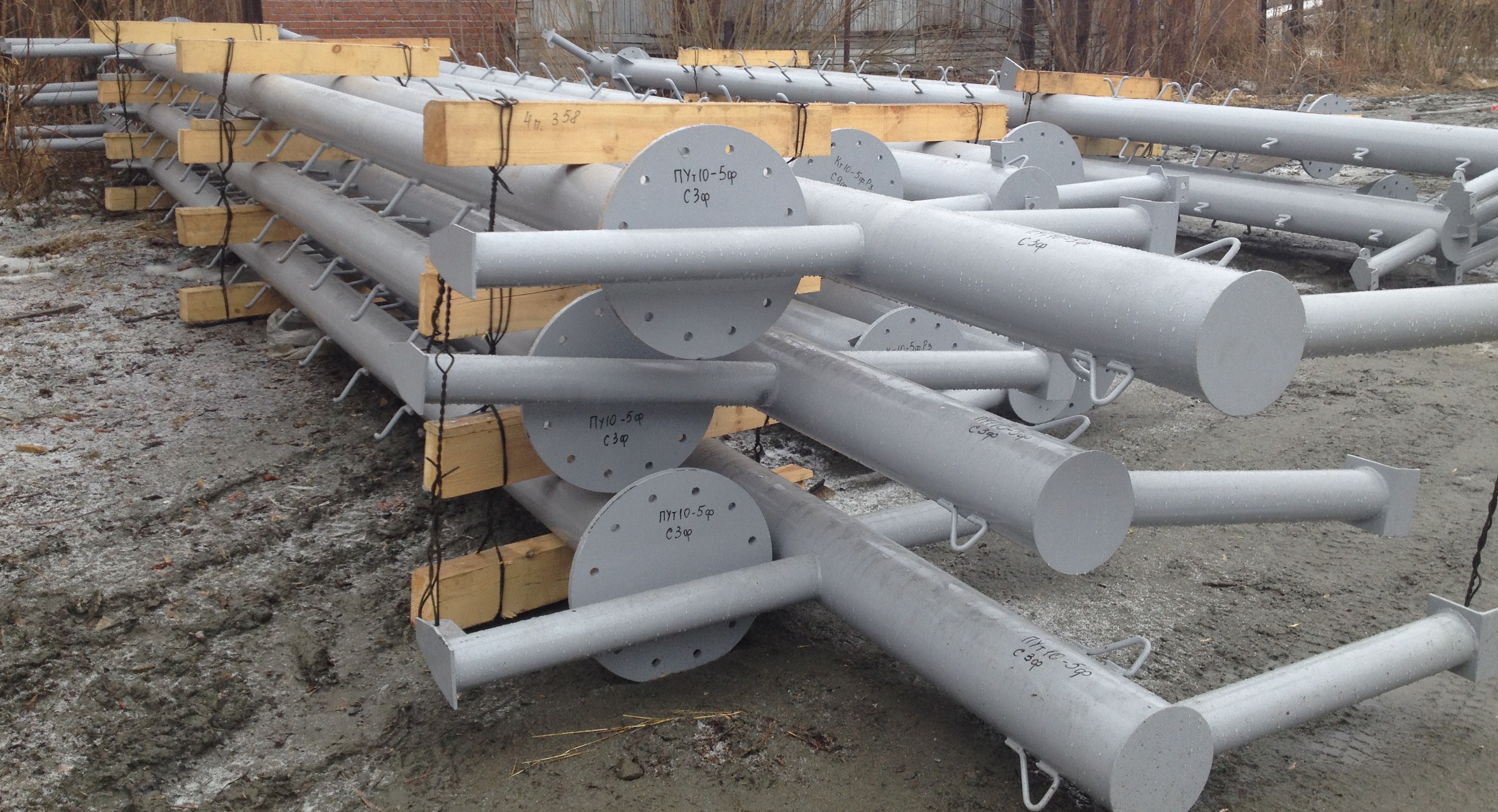

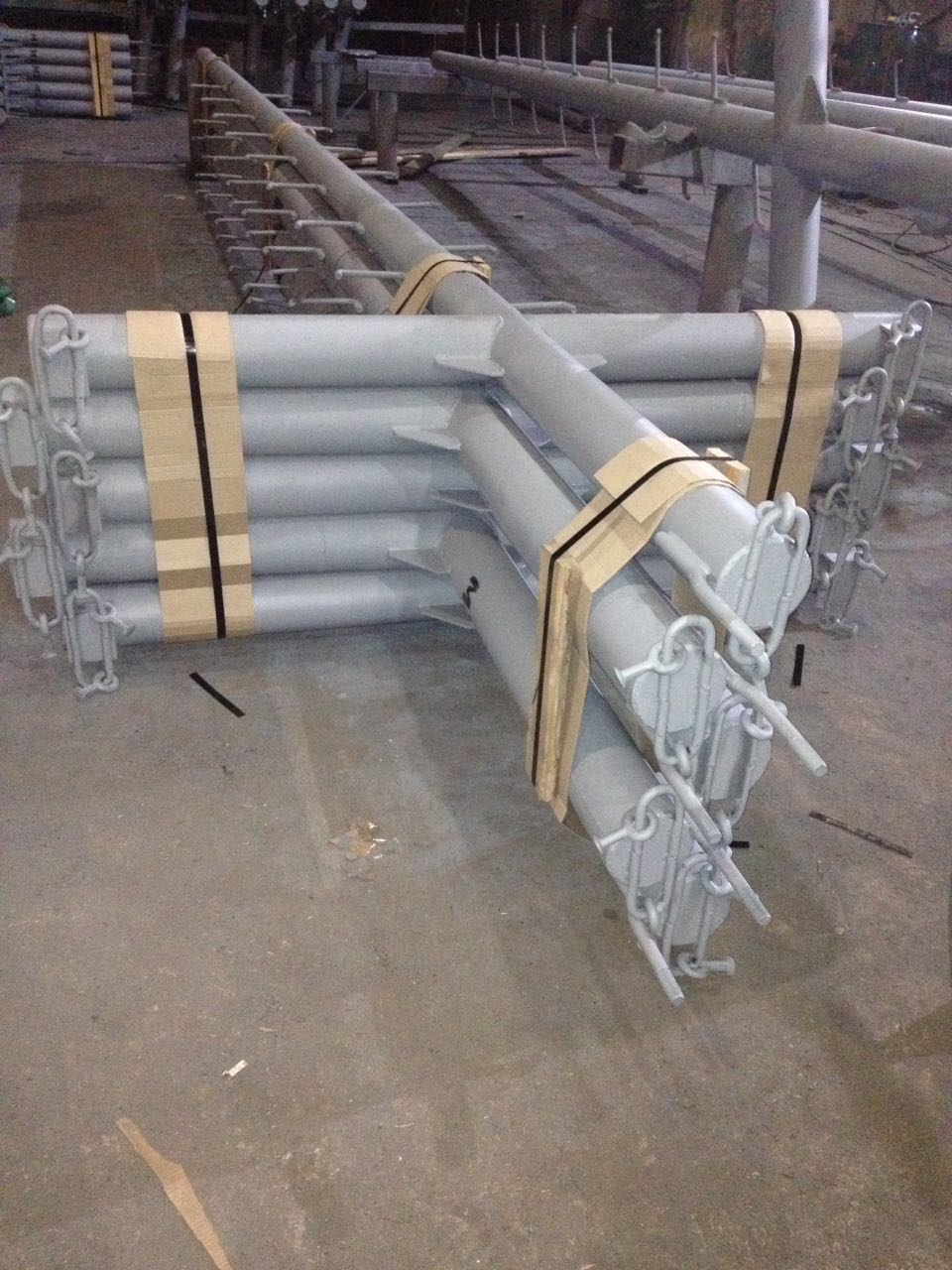

Опоры металлические (изготавливаются из новой или восстановленной трубы) ВЛ 6-10 кВ по серии 4.0639
(типовые марки Пт10-1, Пт10-2, Кт10-1, ПОАт10-1, ПУАт10-1, ОАТ10-1)
Стоимость изготовления опор по типовому проекту 4.0639. Новая труба 09г2с, АКЗ — Цинотан, Политон-УР — 120 мкм.
Шифр опоры | Вес | Цена |
---|---|---|
Пт10-1 | 0,31 т. | 43 300 руб./шт. |
Пт10-2 | 0,32 т. | 44 800 руб./шт. |
УПт10-1 | 0,6 т. | 84 000 руб./шт. |
ОАт10-1 | 0,65 т. | 91 000 руб./шт. |
Кт10-1 | 0,6 т. | 84 000 руб./шт. |
УАт10-1 | 0,78 т. | 109 200 руб./шт. |
ОПт10-1 | 0,4 т. | 56 000 руб./шт. |
АОт10-1 | 0,64 т. | 89 600 руб./шт. |
ППт10-1 | 0,32 т. | 44 800 руб./шт. |
ПКт10-1 | 0,8 т. | 112 000 руб./шт. |
ПУАт10-1 | 0,9 т. | 126 000 руб./шт. |
ПОАт10-1 | 0,76 т. | 106 400 руб./шт. |
ПАОт10-1 | 0,85 т. | 119 000 руб./шт. |
